V ogrevalnih sistemih se najpogosteje uporabljajo trije viri toplote: podtalna voda, zemlja in zrak. Pri prvih dveh je potrebna dodatna investicija v sistem za ekstrakcijo toplote:

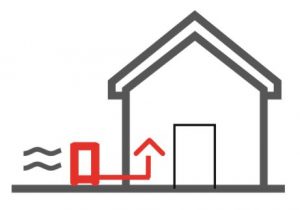

Toplotna črpalka zrak–voda ne zahteva dodatnih zunanjih investicij, vendar je pomembna pravilna izbira mesta postavitve. Njena učinkovitost je odvisna od temperature zraka, ki se skozi leto spreminja – pozimi lahko pade tudi pod –20 °C, poleti pa preseže 35 °C.
Osnovno pravilo izbire vira toplote je: višja temperatura vira pomeni višje grelno število in manjše stroške ogrevanja.
Pri iskanju razpoložljivega vira toplote se vedno začne z virom, ki ima najvišjo povprečno letno temperaturo. Če ta ni na voljo, se postopoma preučujejo viri z nižjimi temperaturami, skladno s spodnjimi smernicami.
|
Zemlja (zemeljski kolektor ali geosonda) |

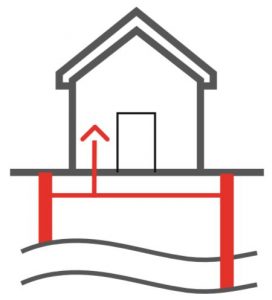

Voda (podtalnica) |
Zrak
|
|
| Temperatura skozi leto | Precej konstantna med 0 °C in 9°C. | Konstantna med 9 °C in 13 °C. | Zelo spremenljiva od -20 do +40°C. |
| Učinkovitost | Običajno dosežen COP je od 4—5. | Običajno dosežen COP je od 4,5—6. | Odvisno od kvalitete toplotne črpalke. COP evropski proizvajalcev je od 3—5. (nizkocenovne toplotne črpalke pa 1,5—3,5). |
| Razpoložljivost | Povsod; pri geosondi je lahko ovira vodovarstveno območje ali podzemne jame (kras). Razpoložljivost in kako- vost se s časom ne spreminjata. |
Ponekod; kjer je na voljo kvalitetna podtalnica in ni vodovarstveno območje. Kakovost in vodostaj se lahko s časom spreminja. | Povsod; manj pogosto na zelo mrzlih klimatskih področjih. Razpoložljivost in kakovost se s časom ne spreminjata. |
| Izvedba | Enostavna; izvede se v lastni režiji (zemeljski kolektor). Zahtevna; izvede jo usposobljen izvajalec vrtin (geosonda). Običajno izvajalec izvede toplotni vir na ključ, kar pomeni, da pripelje priključne cevi v objekt in zaključi zemeljska dela. Projekt določitve in izvedbe mora biti skrbno pripravljen. |
Sesalno in ponorno vrtino izvede izvajalec vrtin z uporabo ustrezne opreme. Običajno izvajalec izvede toplotni vir na ključ, kar pomeni da pripelje cevi in kabel od vrtin v objekt in zaključi zemeljska dela. | Enostavna; izvede se v lastni režiji z ustreznim podstavkom in povezavo do kotlovnice. Zahtevna; izvede jo izvajalec na ključ. |
| Trajanje izvedbe | 1—3 dni | 1—2 dni | 1—2 dni |
| Potrebna dovoljenja | Rudarsko pri geosondi (priskrbi izvajalec). | Vodno dovoljenje in rudarsko pri vrtina globljih od 30m (priskrbi ali pomaga priskrbeti izvajalec). | Ni potrebnih posebnih dovoljenje. Potrebno upoštevati normative glede hrupa. |
| Višina investicije | Pri zemeljskem kolektorju je srednja, pri geosondi pa visoka. | Srednja | Nizka |
| Subvencija | Visoka (pri čemer postane končna investicija podobna investiciji v toplotno črpalko zrak/voda) |
Visoka (pri čemer postane končna investicija podobna investiciji v toplotno črpalko zrak/voda) |
Nizka |
| Pogoste napake in problemi | Napačno dimenzionirana geosonda ali kolektor za uporabo toplotnega vira; Manjši toplotni izdatek zemljine. |
Nekvalitetno izvedena sesalna ali ponorna vrtina – voda vsebuje veliko peska, sesalna vrtina ne odvaja vode; Plitke vrtine – zajemi (1—4m) lahko povzročijo zelo nizke temperature vode ob taljenju snega; Neupoštevanje priporočil za vgradnjo balansirnega ventila, vodnega filtra, manometra in modula PIL. |
Napačna postavitev, oviran zajem ali izpuh zraka, napačna lokacija, povzročanje hrupa sosedom ali spalnim prostorom. Napačno določena moč toplotne črpalke glede na potrebe in podnebno mikrolokacijo. |
| Toplotna izdatnost | Za 1 kW grelne moči potrebujemo 30—35 m zemeljskega kolektorja ali geosondo 15—18 m. | Za 1 kW grelne moči potrebujemo 0,23 m3/h pretoka podtalnice. |
/ |
