Toplotna črpalka voda/voda

Najbolj učinkovita rešitev ogrevanja s podtalnico

Toplotna črpalka voda/voda je najzmogljivejša tehnologija toplotnih črpalk, saj za ogrevanje in hlajenje izkorišča stabilno temperaturo podtalnice med 7 in 12 °C. Z vrednostmi SCOP nad 8 deluje tiho, zanesljivo in neodvisno od zunanjih vremenskih razmer. Ta vodič pojasni delovanje, prednosti, načrtovanje in stroške.

Kako deluje toplotna črpalka voda/voda

Razumevanje delovanja toplotne črpalke voda/voda

‐

Toplotna črpalka voda/voda uporablja podtalnico kot stabilen vir toplote za ogrevanje in pripravo sanitarne tople vode.

Kako poteka proces:

Črpanje podtalnice: Voda se črpa iz črpalne vrtine pri stabilni temperaturi 7–12 °C.
Prenos toplote: Podtalnica teče skozi toplotno črpalko, kjer hladivo prevzame njeno toplotno energijo.
Kompresija: Kompresor dvigne temperaturo hladiva na raven, primerno za ogrevanje objekta.
Vračanje vode: Ohlajena podtalnica se vrača v zemljo skozi ponorno vrtino, običajno 2–4 °C hladnejša, kot je bila ob vstopu.

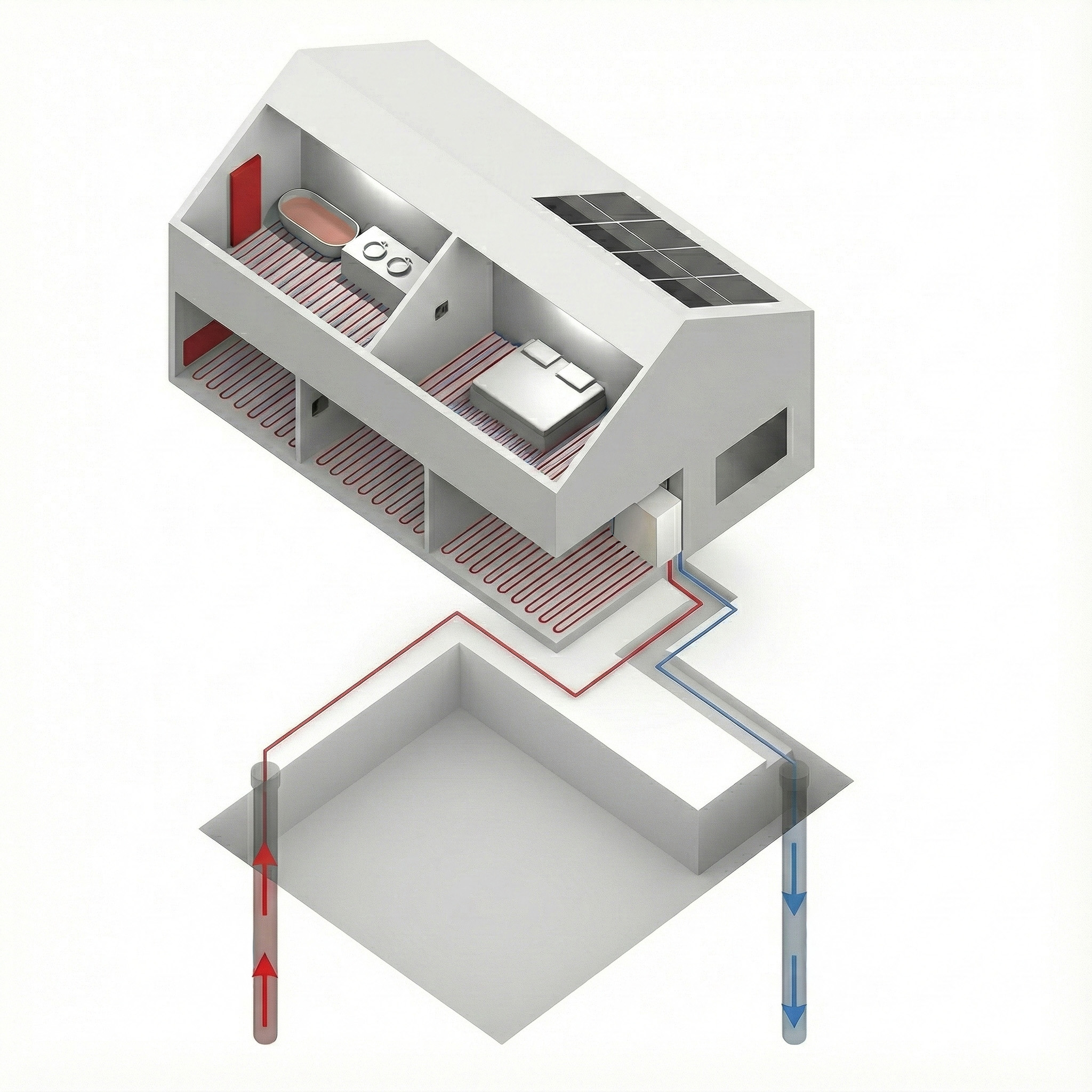

Toplotna črpalka voda/voda potrebuje dve vrtini

Sistem toplotne črpalke voda/voda za pravilno delovanje temelji na dveh konstrukcijsko ločenih vrtinah.

Dvo-vrtinski sistem:

Črpalna vrtina: Dovaja podtalnico do toplotne črpalke.
Ponorna vrtina: Vrača ohlajeno vodo nazaj v zemljo.

Ključne zahteve za vgradnjo:

Razdalja med vrtinama: Priporočena razdalja 15–20 m, da se prepreči toplotni kratki stik.
Kakovost vode: Mora biti primerna za dolgoročno obratovanje (preverjajo se usedline, železo, mangan in trdota).
Zmogljivost vodonosnika: Mora omogočati neprekinjeno črpanje tudi pri največjih ogrevalnih obremenitvah.
Pravilna izvedba: Zagotavlja dolgo življenjsko dobo sistema brez onesnaženja ali zamašitev.

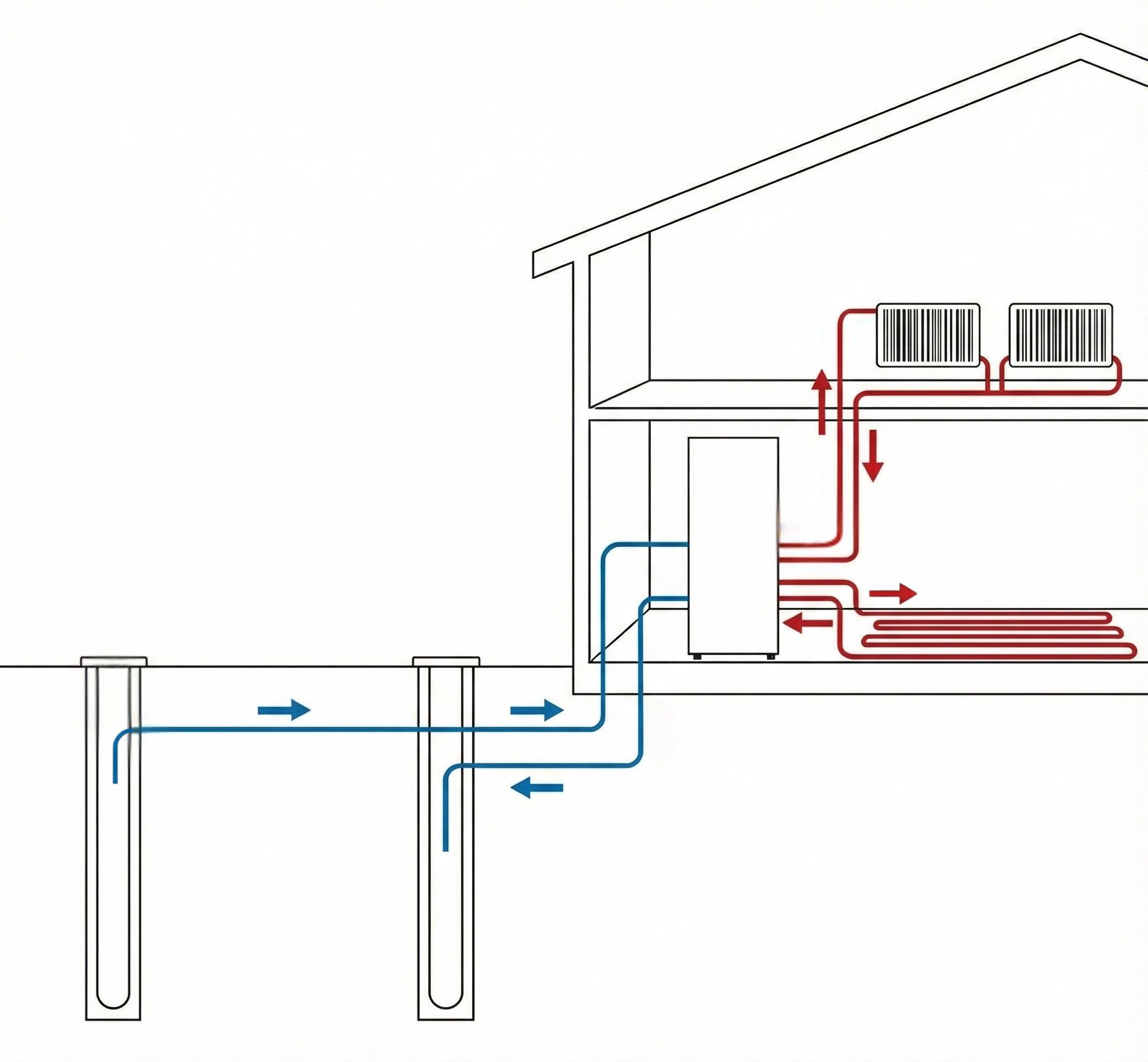

Kako toplotna črpalka voda/voda ogreva?

Ogrevanje poteka z odvzemom toplotne energije iz podtalnice in njeno pretvorbo v uporabno toploto za objekt.

Proces ogrevanja:

Vstop podtalnice: Podtalnica vstopi v toplotno črpalko pri temperaturi 7–12 °C.
Toplotni prenos: Toplotni izmenjevalnik prenese energijo iz vode na hladivo.
Kompresija: Kompresor zviša temperaturo hladiva na želeno raven za ogrevanje.
Distribucija toplote: Toplota se razporedi preko talnega ogrevanja, radiatorjev ali sistema sanitarne tople vode.

Prednosti delovanja:

Stabilna temperatura podtalnice omogoča vrednosti SCOP nad 8.
Sistem zagotavlja stalno moč tudi pri zelo nizkih zunanjih temperaturah.
Poraba električne energije je bistveno nižja kot pri toplotnih črpalkah zrak/voda, saj kompresor deluje manj obremenjeno.

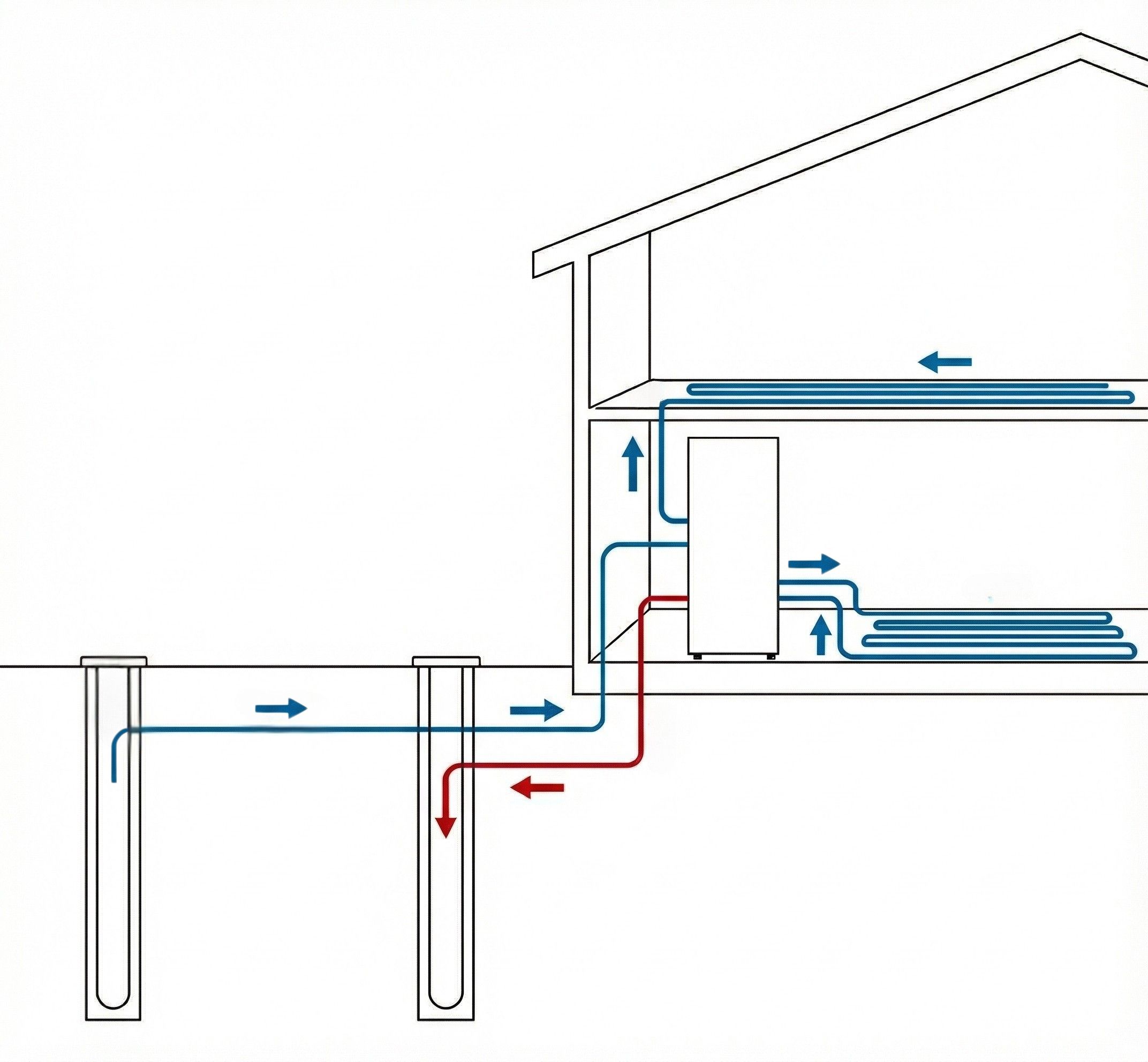

Kako toplotna črpalka voda/voda hladi?

Toplotne črpalke voda/voda omogočajo zelo učinkovito hlajenje z obratom procesa prenosa toplote.

Proces hlajenja:

Odvzem toplote iz objekta: Toplota se odvzame iz prostora in prenese v podtalnico.
Vračanje vode: Ponorna vrtina vrača rahlo ogreto vodo nazaj v zemljo.
Naravna absorpcija toplote: Podtalnica toploto naravno absorbira, kar omogoča nizkoenergijsko ali pasivno hlajenje.

Zakaj je hlajenje tako učinkovito:

Podtalnica poleti ostaja hladna in temperaturno stabilna, za razliko od zunanjega zraka.
Pasivno hlajenje zahteva minimalno delovanje kompresorja, kar bistveno zmanjša porabo energije.
V primerjavi s klasično klimatsko napravo so lahko obratovalni stroški do 60–80 % nižji, odvisno od zasnove objekta.

Vse, kar morate vedeti o toplotnih črpalkah

Načrtovanje sistema toplotne črpalke voda/voda

Toplotne črpalke voda/voda zahtevajo skrbno načrtovanje, da lahko vodonosnik, geološke razmere in sistem vrtin zanesljivo podpirajo dolgoročno delovanje. Pravilna analiza in zasnova sistema sta ključni za doseganje največje zmogljivosti, učinkovitosti in trajnosti.

– 01

Geološka in hidrogeološka analiza

Hidrogeološka raziskava potrdi razpoložljivost podtalnice, pretok in globino. S tem se zagotovi, da vodonosnik omogoča neprekinjeno črpanje skozi celotno ogrevalno sezono.

– 02

Ocena kakovosti vode

Analize železa, mangana, usedlin in trdote vode pokažejo, ali je potrebna filtracija ali vmesni toplotni izmenjevalnik za zaščito sistema.

– 03

Postavitev vrtin in zasnova sistema

Priporočamo, da sta črpalna in ponorna vrtina nameščeni 15–20 m narazen, da se prepreči toplotni kratki stik. Pravilno dimenzioniranje črpalk, zasnova cevovodov in filtracija zagotavljajo dolgoročno zanesljivo delovanje.

– 04

Strokovno načrtovanje sistema

Pravilna izbira moči toplotne črpalke, obtočnih črpalk in integracija z ogrevalnim sistemom objekta omogočajo stroškovno učinkovito vgradnjo in optimalne vrednosti SCOP.

Vse, kar morate vedeti o toplotnih črpalkah

Dovoljenja in zakonske zahteve

Kdaj so dovoljenja potrebna

Ker toplotna črpalka voda–voda kot vir energije uporablja podtalnico, je za njeno vgradnjo v Sloveniji praviloma potrebno pridobiti vodno soglasje oziroma vodno dovoljenje, še preden se začne vrtanje vrtin ali gradnja sistema. Vrtanje črpalne in ponorne vrtine zahteva upravno odobritev, saj morajo pristojni organi preveriti, da poseg ne bo negativno vplival na vodonosnik ali okolje.

Postopki in zahteve se lahko razlikujejo glede na lokacijo objekta, vodovarstveni režim in občino. Pristojni organi (običajno ARSO oziroma Direkcija RS za vode) lahko določijo pogoje glede varovanja podtalnice, minimalne globine vrtin, načina vračanja vode ter obvezne dokumentacije. V večini primerov je treba predložiti hidrogeološko poročilo, analizo kakovosti vode ter tehnične načrte za črpalno in ponorno vrtino.

Pravočasna pridobitev ustreznih dovoljenj zagotavlja skladnost sistema z okoljsko zakonodajo in omogoča zakonito izvedbo projekta. Pravna skladnost je pogoj za začetek vgradnje, zgodnje urejanje dovoljenj pa bistveno zmanjša tveganje za zamude ali zaplete v kasnejših fazah investicije.

Prednosti in ključni vidiki toplotne črpalke voda/voda

Toplotne črpalke voda/voda sodijo med najučinkovitejše rešitve ogrevanja iz obnovljivih virov. Zaradi izjemne učinkovitosti, visokega bivalnega udobja in nizkih obratovalnih stroškov so priljubljena izbira za uporabnike, ki iščejo dolgoročno trajnost in stabilno delovanje sistema.

Izjemno visoka učinkovitost

‐

Podtalnica vse leto ohranja stabilno temperaturo med 7–12 °C, kar omogoča delovanje toplotne črpalke pri optimalnih pogojih. Toplotne črpalke voda/voda običajno dosegajo vrednosti SCOP do 8, medtem ko ETERA dosega izjemen SCOP 8,48, kar zagotavlja vrhunsko učinkovitost pri ogrevanju in hlajenju.

Okolju prijazno delovanje in nizki obratovalni stroški

Ker sistem uporablja obnovljivo toploto podtalnice, je poraba energije bistveno nižja v primerjavi s konvencionalnimi ogrevalnimi sistemi. To pomeni dolgoročne prihranke pri stroških in manjši ogljični odtis.

Zanesljivo udobje skozi vse leto

Stabilne temperature podtalnice zagotavljajo stalno ogrevalno učinkovitost, tudi v zelo hladnih zimskih obdobjih, ko imajo toplotne črpalke zrak/voda večje obremenitve. Hlajenje je prav tako zelo učinkovito zaradi pasivnega odvajanja toplote v zemljo.

Tiho in neopazno delovanje

Vse komponente so nameščene v notranjosti objekta ali pod zemljo, kar pomeni brez vidne zunanje enote in minimalen hrup – idealno za urbana okolja ali objekte z vizualnimi oziroma akustičnimi omejitvami.

Dolga življenjska doba sistema

Ob pravilnem načrtovanju in kakovostni izvedbi vrtin sistemi voda/voda zagotavljajo desetletja stabilnega delovanja, zahvaljujoč nizkim toplotnim obremenitvam in stalni temperaturi vira.

Potrebna sta strokovno načrtovanje in pravilna izvedba vrtin

Ker sistem temelji na izrabi podtalnice, so ustrezna geološka analiza, pravilna postavitev vrtin in strokovna projektna zasnova ključnega pomena. To zagotavlja dolgoročno učinkovitost, trajnost delovanja in skladnost z zakonodajo.

Višja začetna investicija v primerjavi s sistemi zrak/voda

Potreba po vrtanju črpalne in ponorne vrtine poveča začetne stroške investicije. Vendar se ta naložba pogosto izravna s bistveno nižjimi obratovalnimi stroški in višjo učinkovitostjo skozi celotno življenjsko dobo sistema.

Potrebna so lokalna dovoljenja in soglasja

Črpanje podtalnice praviloma zahteva okoljska dovoljenja. Zaključek postopka pridobivanja dovoljenj zagotavlja, da sistem izpolnjuje lokalne predpise in standarde varovanja podtalnice.

Stroški in cena toplotne črpalke voda–voda

Vgradnja toplotne črpalke voda–voda pomeni tako začetno investicijo kot tudi dolgoročne finančne koristi. Čeprav vrtanje vrtin in vzpostavitev sistema pomenita višje začetne stroške v primerjavi z drugimi tipi toplotnih črpalk, izjemno nizki obratovalni stroški, zelo visok izkoristek in dolga življenjska doba dolgoročno zagotavljajo odlično donosnost naložbe. Mnogi lastniki objektov imajo koristi ne le v obliki občutnih letnih prihrankov, temveč tudi v obliki višje vrednosti nepremičnine in ogrevalnega sistema, zasnovanega za več generacij.

Zaradi svoje izjemne učinkovitosti in stabilne temperature podtalnice sistem dosega zelo nizke letne stroške ogrevanja. Spodnja primerjava prikazuje, kolikšen delež letnih stroškov ogrevanja posamezen sistem običajno zahteva, pri čemer velja 100 % = strošek klasičnega ogrevanja na olje ali plin, kar jasno pokaže, zakaj so sistemi voda–voda obravnavani kot dolgoročna naložba tako v energijsko učinkovitost kot v vrednost nepremičnine.

Ogrevalni sistem	Začetna investicija	Učinkovitost	Dolgoročni prihranki	Možnost hlajenja	Prihranek glede na olje/plin
Toplotna črpalka voda–voda	Višja, z visoko dolgoročno vrednostjo	★★★★★	★★★★★	✔	65–75% prihranka
Toplotna črpalka zemlja–voda	Srednje visoka, dolgoročna rešitev	★★★★☆	★★★★☆	✔	55–65% prihranka
Toplotna črpalka zrak–voda	Srednja	★★★★☆	★★★★☆	✔	35–55% prihranka
Plinski kotel	Nizka	★★☆☆☆	★★☆☆☆	❌	Osnovna raven
Oljni kotel	Nizko–srednja	★★☆☆☆	★☆☆☆☆	❌	Osnovna raven / višji stroški

Preberite več o stroških toplotnih črpalk

Subvencije za toplotne črpalke voda–voda v Sloveniji

V Sloveniji so toplotne črpalke voda–voda upravičene do nepovratnih sredstev Eko sklada, ki spodbujajo rabo obnovljivih virov energije za ogrevanje stavb. Subvencije so namenjene zmanjšanju začetne investicije in lahko znašajo do 6.000 €, odvisno od vrste objekta, sistema in izpolnjevanja pogojev aktualnega javnega poziva.

Nepovratna sredstva lahko pokrivajo del stroškov, kot so:

vgradnja sistema in vrtanje črpalne ter ponorne vrtine,
projektiranje in sistemsko načrtovanje,
ukrepi za izboljšanje energetske učinkovitosti pri novogradnji ali prenovi objekta.

Zaradi teh spodbud se povračilna doba naložbe bistveno skrajša, investicija pa postane še bolj privlačna za lastnike objektov, ki želijo dolgoročno, zanesljivo in visoko učinkovito ogrevanje z nizkimi obratovalnimi stroški.

Višina subvencije in pogoji so odvisni od veljavnega razpisa Eko sklada.

Toplotna črpalka voda–voda (geotermalna) ETERA

Toplotna črpalka voda/voda

zagotavlja veliko toplotne moči
zavzame manj kot 0,5 m² talne površine
pametno upravljanje drugih virov toplote, kot so oljni, plinski ali biomasni kotli
minimalistična zasnova s čistimi linijami
daljinsko upravljanje

Hranilnik za sanitarno vodo HYDRO B

zavzame manj kot 0,5 m² talne površine
neslišen in nemoteč element bivalnega okolja
400 l uporabne sanitarne vode (pri 40 °C)
termična dezinfekcija

Toplotni vir

Črpalna vrtina: zagotavlja podtalnico s stabilno temperaturo 7–12 °C, kar omogoča visoko učinkovitost skozi vse leto
Ponorna vrtina: ohlajena voda se vrača v vodonosnik; pravilna razdalja (pribl. 15–20 m) zagotavlja dolgoročno delovanje
Kakovost vira: količina in kakovost podtalnice določata skupno zanesljivost in učinkovitost sistema

Odkrijte ETERO

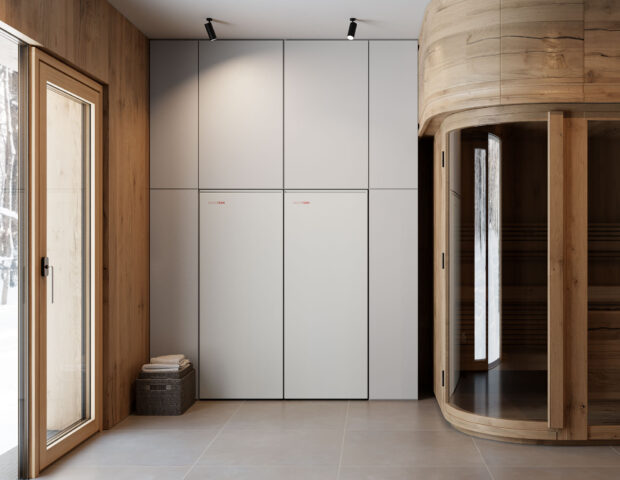

Največja učinkovitost iz podtalnice

ETERA izkorišča stabilno temperaturo podtalnice 7–12 °C za doseganje izjemne sezonske učinkovitosti (SCOP do 8,48). To zagotavlja stalno nizke obratovalne stroške, visoko ogrevalno moč tudi v najzahtevnejših zimskih razmerah ter dodatno prednost visoko učinkovitega pasivnega hlajenja poleti – vse iz enega samega obnovljivega vira energije.

Kompaktna, tiha in zasnovana za sodobno bivanje

ETERA je zasnovana za domove, kjer sta prostor in udobje ključnega pomena. Celoten ogrevalni sistem je združen v elegantno notranjo enoto, ki zavzame manj kot 0,5 m². Zaradi skoraj neslišnega delovanja in čistih arhitekturnih linij se brezhibno vključi v manjše tehnične prostore, utilitije ali minimalistične interierje – brez vizualnih ali zvočnih motenj.

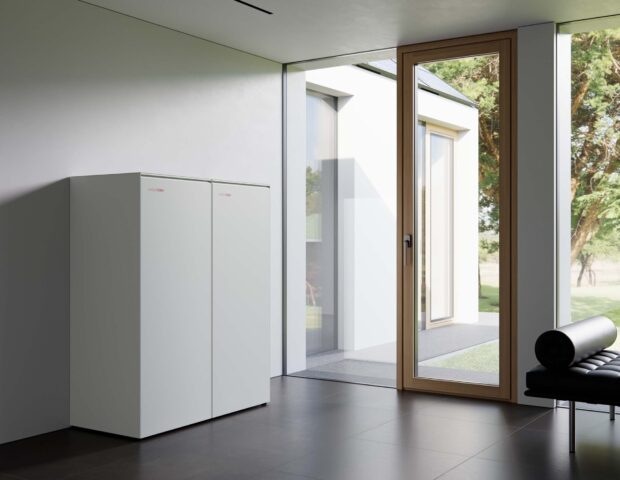

Pameten, na prihodnost pripravljen ogrevalni sistem

ETERA je zasnovana za dolgoročno zanesljivost in inteligentno delovanje. Z oblačnim upravljanjem, pripravljenostjo na pametna omrežja (smart grid) in združljivostjo s sončnimi elektrarnami (PV) samodejno optimizira rabo energije ter uporabnikom omogoča popoln vpogled v delovanje, nastavitve temperature in načine obratovanja. Rezultat je sodobna ogrevalna rešitev, ki se prilagaja vašemu življenjskemu slogu – in prihodnosti obnovljivih virov energije.

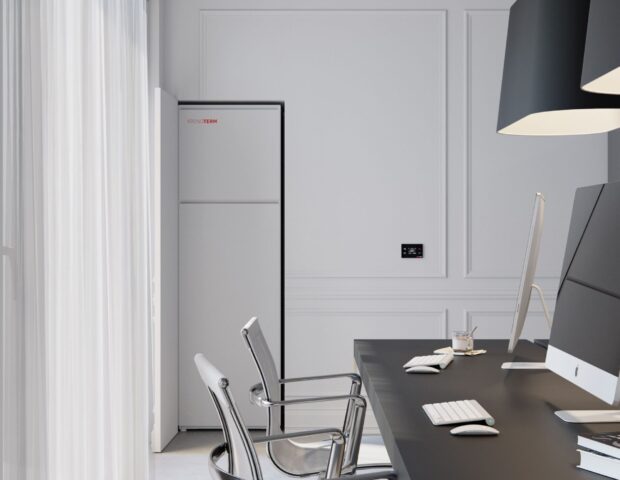

Večgeneracijska naložba, ki povečuje vrednost nepremičnine

Pri toplotni črpalki voda–voda vrtine same postanejo trajna vrednost nepremičnine. Zasnovane so za bistveno daljšo življenjsko dobo kot posamezni ogrevalni sistemi in lahko preživijo več generacij toplotnih črpalk, kar pomeni resnično življenjsko naložbo za dom.

Zaradi izjemno nizkih obratovalnih in ogrevalnih stroškov sistem občutno zmanjša dolgoročne stroške energije. Ta kombinacija trajne podzemne infrastrukture in visoke učinkovitosti povečuje vrednost nepremičnine, izboljšuje njeno dolgoročno tržno privlačnost in jo umešča med rešitve, pripravljene na prihodnost.

8,48

sezonska učinkovitost (SCOP)

Pogoj: nizkotemperaturni ogrevalni režim v hladnem podnebju

3–18

ogrevalna moč (kW)

odvisno od modela ETERA S, M ali L

raven hrupa (dB)

raven hrupa merjena na razdalji 1 m

0,5

zasedena talna površina (m²)

talna površina toplotne črpalke

Pogosto zastavljena vprašanja

– 01

Kako natančno deluje toplotna črpalka voda–voda?

‐

Toplotna črpalka pridobiva toploto iz podzemne vode prek črpalnega vodnjaka, to energijo prenese v ogrevalni sistem, ohlajeno vodo pa vrača nazaj v vodonosnik prek ponornega vodnjaka. Stabilna temperatura podzemne vode (7–12 °C) zagotavlja visoko učinkovitost skozi vse leto.

– 02

Koliko stane vgradnja toplotne črpalke voda–voda?

Stroški so odvisni od globine vrtine, geoloških razmer in velikosti sistema. Začetna investicija je višja zaradi izvedbe črpalne in ponorne vrtine, vendar so obratovalni stroški zelo nizki zaradi izjemno visoke učinkovitosti sistema. V številnih državah EU so na voljo subvencije, ki lahko bistveno znižajo začetne stroške naložbe.

– 03

Kakšne pogoje mora izpolnjevati moja stavba za ta sistem?

Stavba mora imeti ustrezno razpoložljivost podtalnice, dovolj prostora za dve vrtini (običajno na razdalji 15–20 m) ter pridobljena ustrezna dovoljenja za vrtanje. Izvedba hidrogeološke presoje potrdi tehnično izvedljivost in primernost sistema.

– 04

Ali so za toplotne črpalke voda–voda na voljo državne subvencije?

Da. V Sloveniji so za toplotne črpalke voda–voda na voljo nepovratna sredstva Eko sklada. Višina subvencije lahko znaša do 6.000 €, odvisno od tipa objekta, sistema in izpolnjevanja razpisnih pogojev. Subvencija lahko bistveno zniža začetne investicijske stroške ter skrajša vračilno dobo naložbe.

– 05

Koliko časa traja vgradnja sistema, vključno z vrtanjem vrtin?

Postopek vrtanja in vgradnje običajno traja od nekaj dni do nekaj tednov, odvisno od geoloških razmer, globine vrtin in zahtevnosti sistema.

– 06

Ali je sistem primeren tudi za hlajenje poleti?

Da. Toplotne črpalke voda–voda omogočajo zelo učinkovito hlajenje, saj podtalnica prevzema toploto iz objekta ob minimalni porabi električne energije.

– 07

Kakšna je povprečna življenjska doba toplotne črpalke voda–voda?

Ob pravilni vgradnji in ustreznih pogojih podtalnice lahko sistem zanesljivo deluje več desetletij, medtem ko imajo vrtine lahko življenjsko dobo več generacij.
